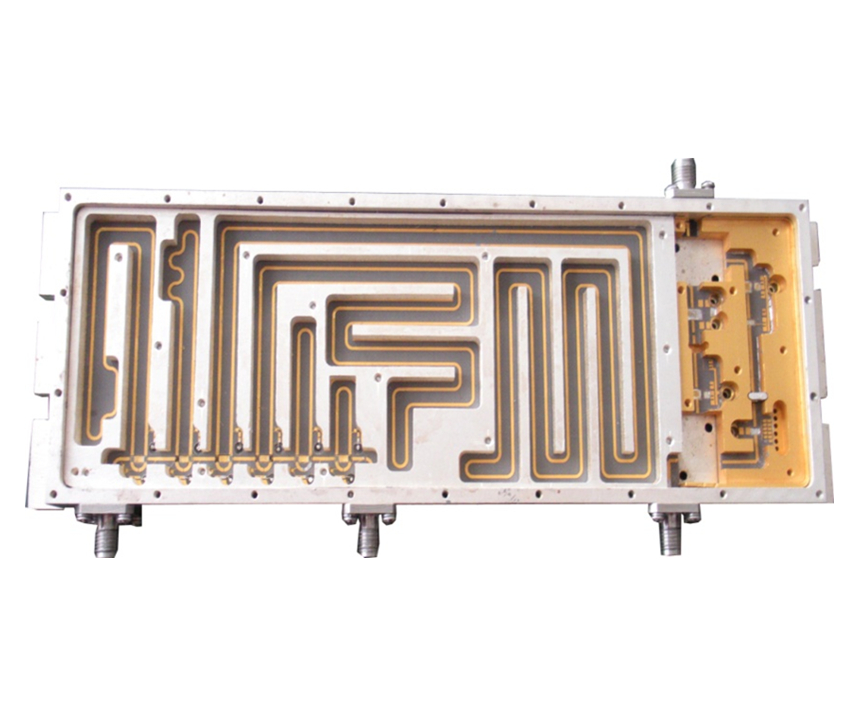

X波段延迟线(字延迟线组件)
发表时间:2017-7-20  文字 〖 〗  阅读次数:3181   [关闭窗口]
0


     产品概述

    六位数字延迟线组件主要应用于频谱分析、雷达目标仿真、相关处理以及相控阵雷达波束的形成与控制等方面


     技术指标

·工作频率:X波段(f±400MHz);

·延迟线位数:6位;

·各态幅度误差:≤1.5dB

·组件幅度一致性:≤1dB

·带内幅度平坦度:≤2.5dB

·组件接收输出:≥3dBm

·接收净增益:G=20dBMAX)、可控范围:30dB、步进:10dB

·发射输出脉冲:≥28dBm

·转换时间:100ns

·各态相位误差:≤±10°(f);

·相位线性误差:≤±3°;

·控制接口电平:TTL电平;

·电源:+5V/-5V/+8V
